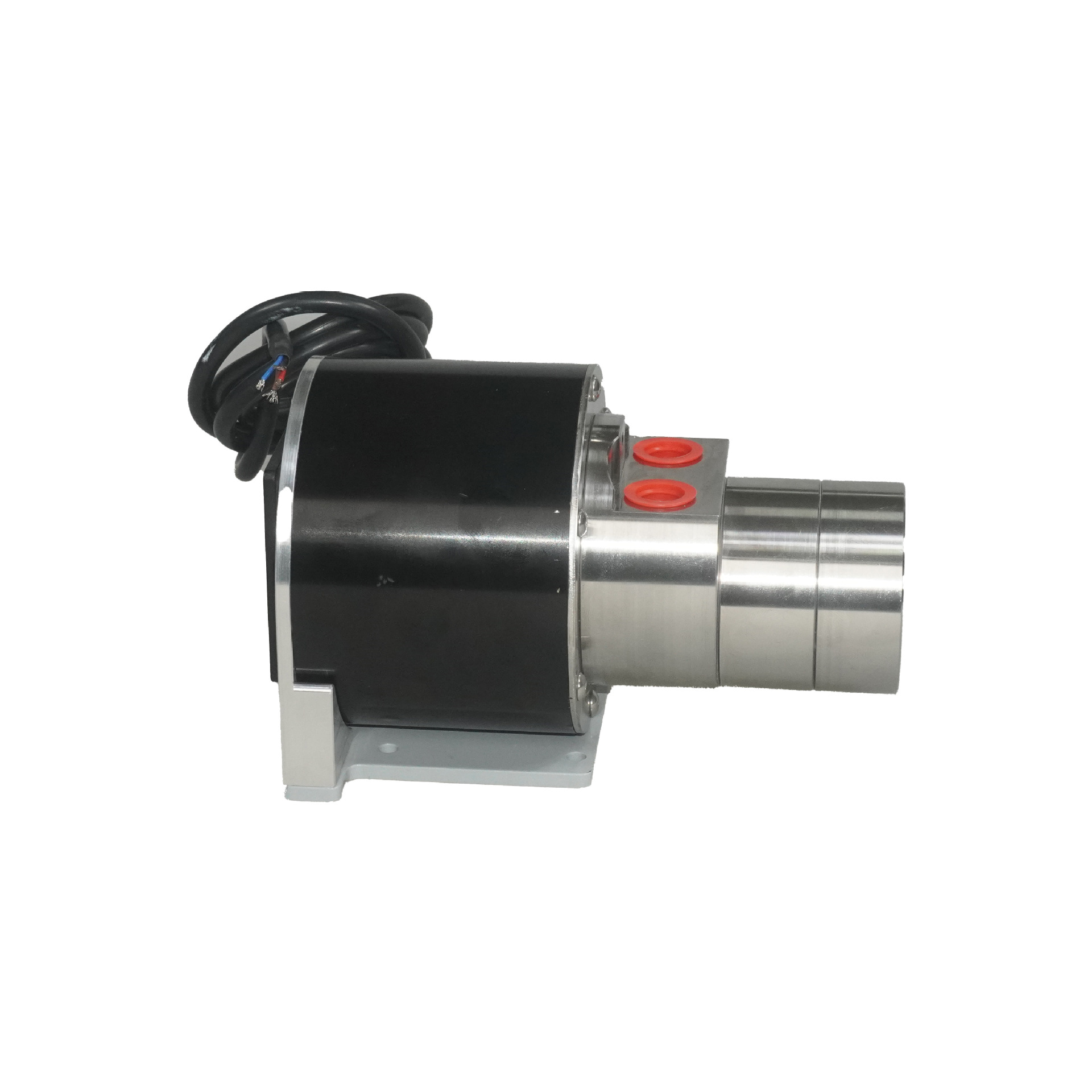

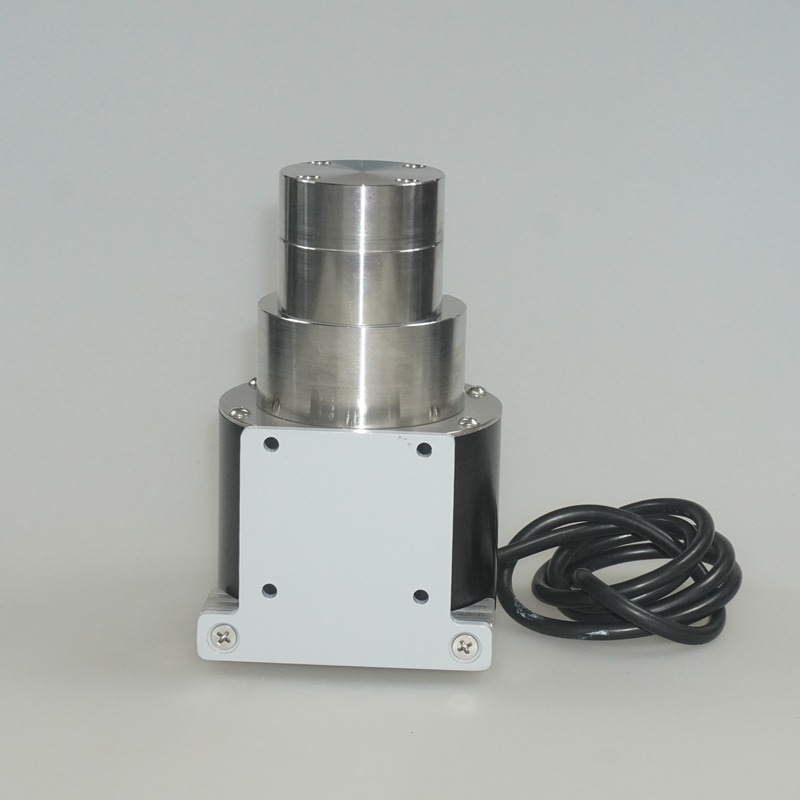

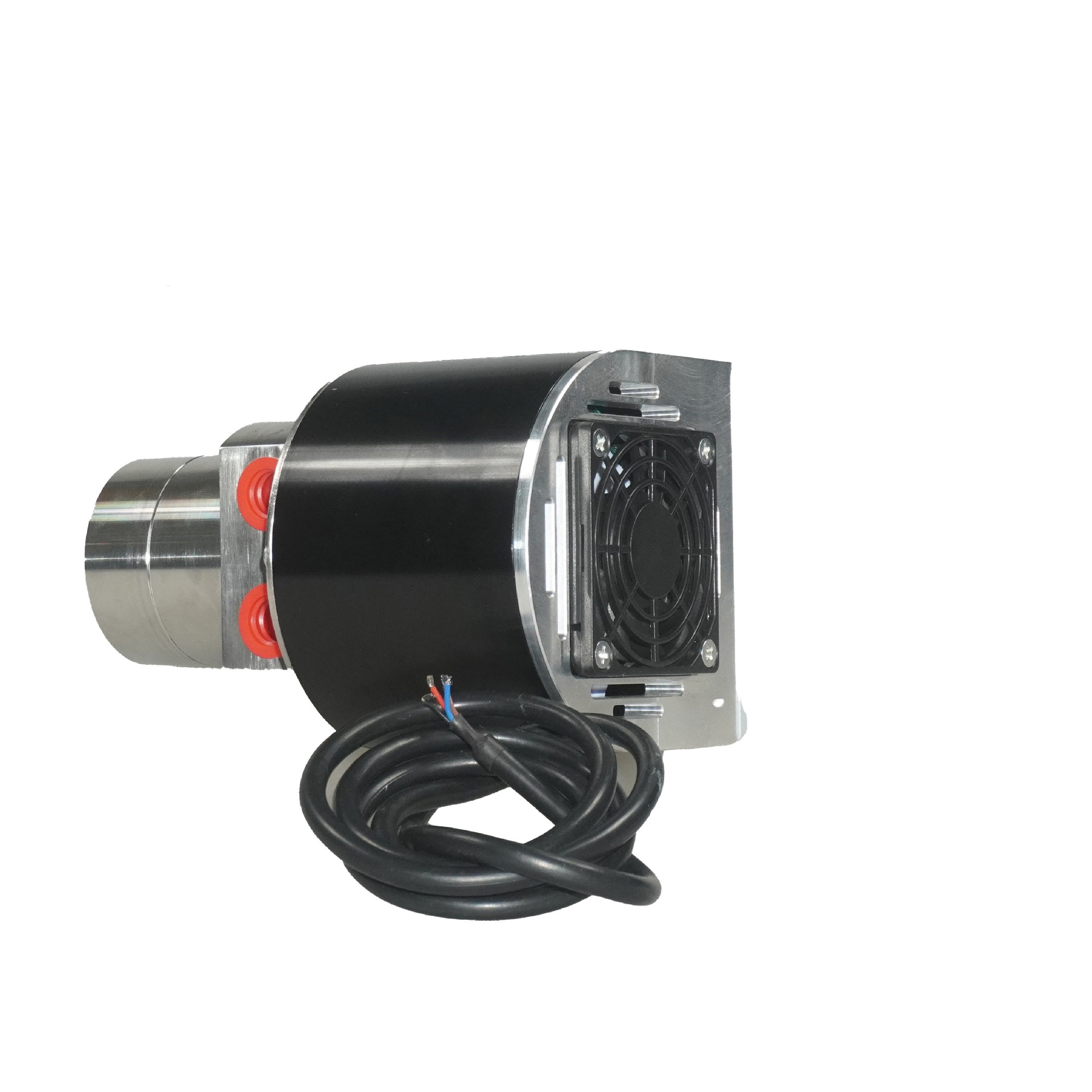

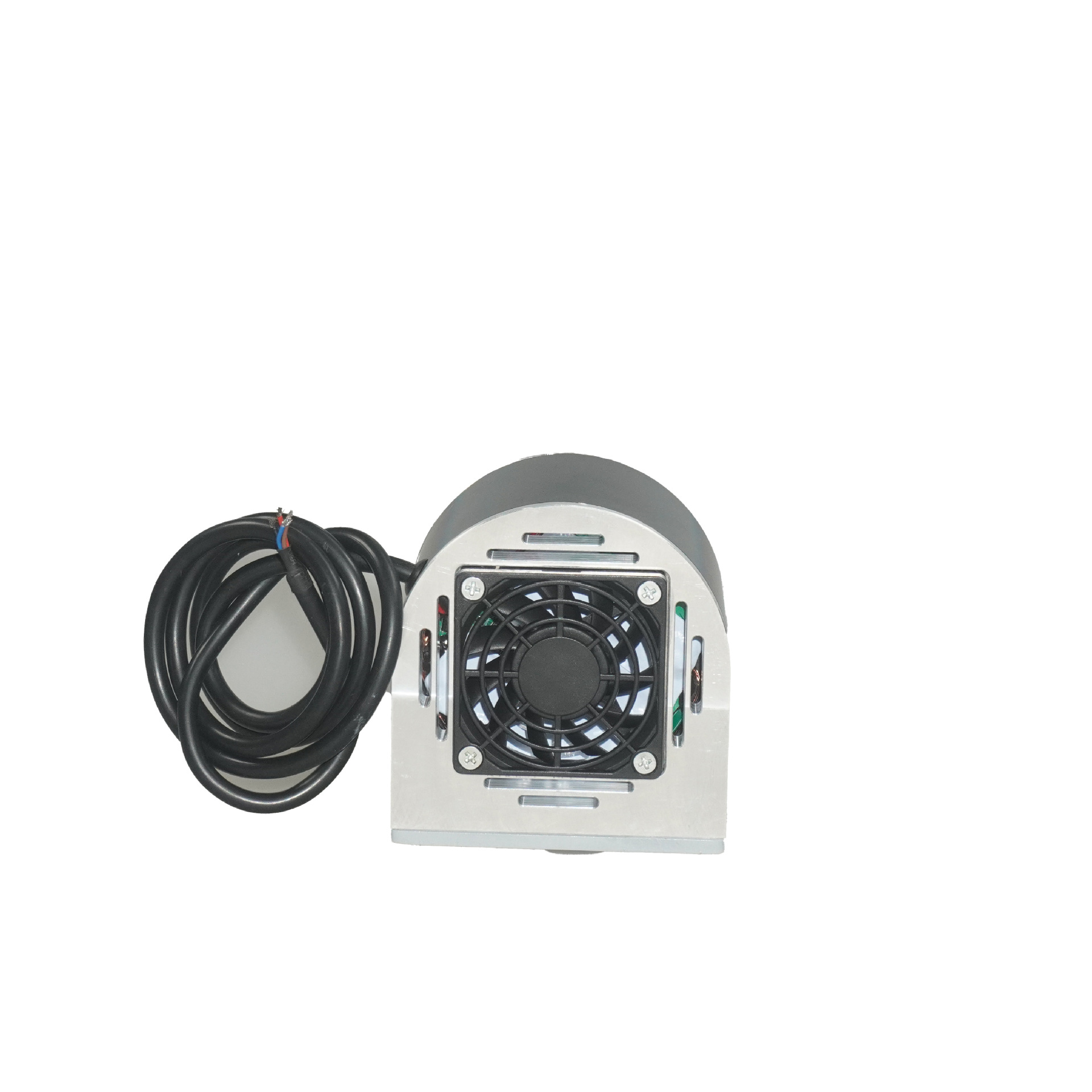

Model number型号

56SGEI6DCB98-24-240W

Model Spec.型号说明

56: Series no.代表系列号
S: Stainless steel316L代表不锈钢
GE: Magnetic drive代表磁力驱动
I: In/outlet ports on same side代表同向进出口
6: Output Volume ml/rev代表排量.
DCB66-24-240W: Motor spec.代表电机规格

Drive method驱动方式

Magnetic drive磁力驱动

Material材质

泵体Body：316L
齿轮Gear：PEEK
密封Sealing：PTFE

转轴Shaft：316
轴套Sleeve：PEEK

Output volume排量

6.1ml/rev

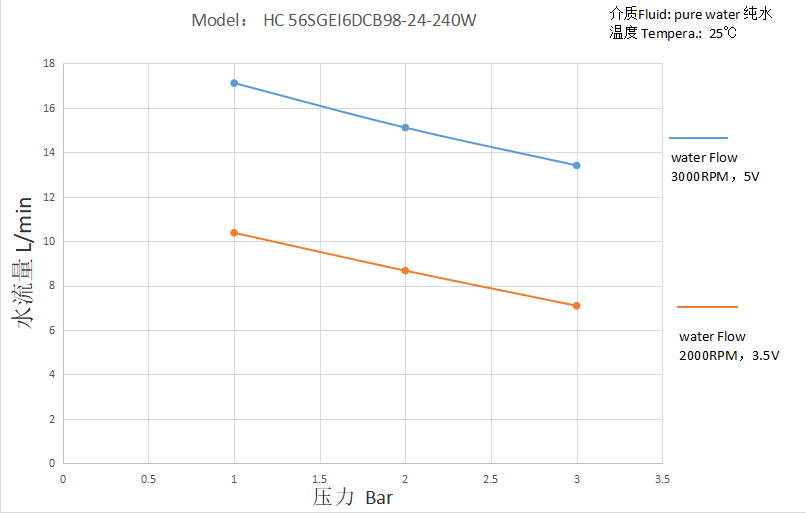

Volume of flow流量

18.3L

Outlet pressure出口压力

3bar

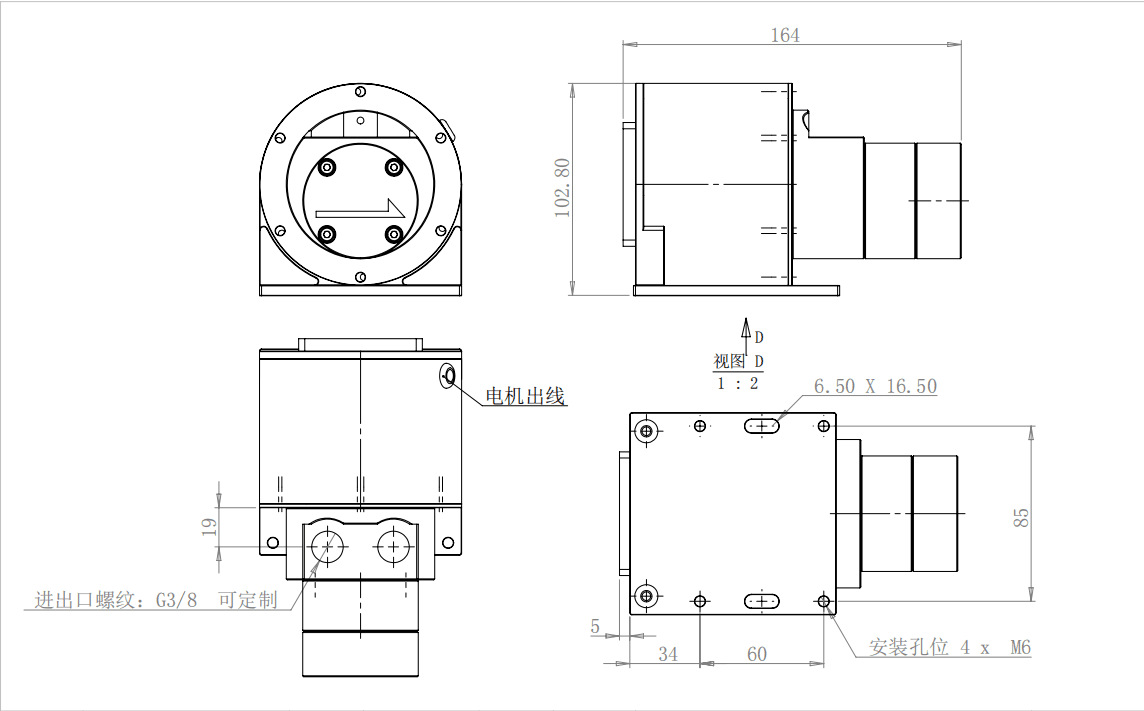

Inlet/outlet dimensions进出口尺寸

G3/8

Motor电机

无刷电机DC brushless motor

Working voltage工作电压

DC 24V

Speed regulation voltage调速电压

DC 0~5V

No-load current空载电流

1.5±0.1A

Load current负载电流

≤10A

Speed转速

2000~3000r/min

Power consumption功率

240W

Noise噪音(1米距离)

65dB

Service life寿命

10000h

Insulation class绝缘等级

B级

Liquid viscosity range允许粘度范围

<1500cP

Liquid temperature range液体温度

0-100℃

Inlet filter入口过滤建议

Filter mesh diameter ≤30μm
入口处安装不大于30μm的过滤器

Wire diagram引线说明

Red红色:+24V                   Black黑色:GND
Yellow棕色:0-5v                 Blue蓝色:FG output(方波输出)
